Укладання тротуарної плитки, за технологією №10 Стандарт «На отсев»

Укладання тротуарної плитки, за технологією №10 Стандарт «На отсев»

Показатели технологии, по обустройству тротуарного/дорожного покрытия

Важно знать: Не рекомендуется применять данную технологию - самостоятельно, по сколько вы не знаете, всех тонкостей ее применения. Данная технология (не универсальна) ее можно применять, только при определенных параметрах, в эти параметры входят:

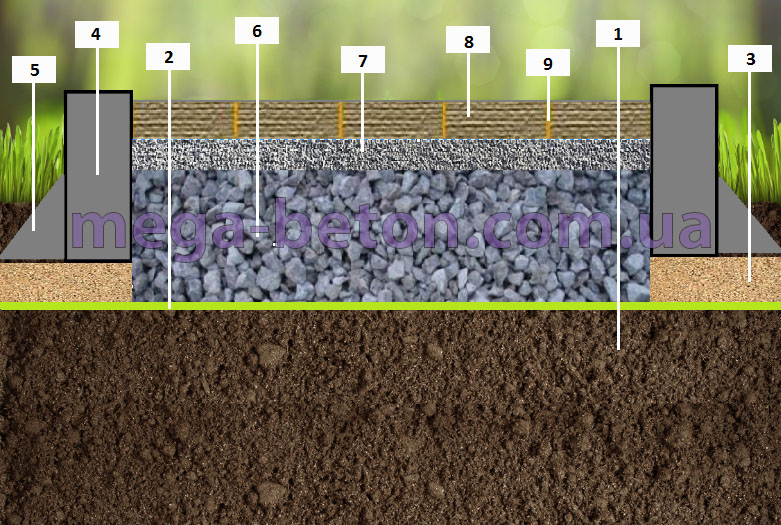

Схема технологического пирожка подготовки №10 (Класс Стандарт "На Отсев")

Обозначения схемы пирожка №10 (Класс Стандарт "На Отсев"):

1. Грунт основания; 2. Геотекстиль (термоскрепленный плотностью от 250 до 300 г/кв.м); 3. Песчаная подушка, бетонная подушка или подушка с гарцовки, под бордюр от 2-30см в зависимости от ровности рельефа по отношению к необходимому уровню высоты бордюра (слоя подготовки под бордюр определяют мастера укладчики во время проведения робот); 4. Тротуарный бордюр (установка на песчаную подушку, бетонную подушку или подушку с гарцовки); 5. Раствор или гарцовка (для укрепления бордюра); 6. Подушка с гранитного щебня ( фракция щебня 5-20мм, слой щебня 12-15см, щебень утрамбованный виброплитой); 7. Подушка с уплотнённого отсева (слоем 4-7см служит для расклинки слоя щебня, отсечения капиллярного подъема влаги и для увеличения несущей способности грунта, Подушка засыпается в 2 этапа с послойной проливкой и трамбовкой); 8. ФЕМ (фигурный элемент мощения толщиной от 4см до 10см, укладывается на предварительно выровненный и утрамбованный слой отсева. Отсев ровняется по маякам до максимально возможного уплотнения); 9. Швы между ФЕМ засыпанные речным песком в случае вибропрессованной брусчатки, Вибролитая плитка, гранитная брусчатка и песчаник не могут укладываться по данной технологии.

Количество материалов, которое понадобится, для укладки тротуарной плитки, по данной технологии

Количество материала для монтажа

Обратите внимание: Количество материалов, указанное в данной табличке – Примерное.

Примерное потому что:

1). Строительные материалы, такие как песок и щебень всегда имеют разный вес в кубе; 2). В таблице выше, рассчитаны материалы для идеально выкопанного корыта, но как показывает практика – местами приходится наращивать грунт основания песком, а это влечет дополнительный его расход; 3). В зависимости от предполагаемых нагрузок на мощение – Мастера могут увеличить или уменьшить слоя подготовки; 4). Щебень имеет большее или меньшее включение крупных или мелких частиц, что влияет на степень уплотнения и в связи с этим на расход щебня. 5). Если площадка мощения, выше грунта основания, то за частую по периметру укладываемой площадки, выполняется небольшая уплотненная насыпь со щебня и песка (для того чтобы подготовка под плиткой и бордюром не разъезжалась при вибро-трамбовании слоев). Рассчитывайте на то что материалов, может понадобится чуть больше.

Что именно входит в цену за 1м.кв (укладки тротуарной плитки или брусчатки) По технологи №10 «Класс Стандарт "На Отсев"»

• Распланировка/разметка участка (шнурами, лесками нитями);

• При необходимости, выполняется выборка (выкопка) плодородного грунта, глины или песка на необходимую глубину (Выборка грунта на глубину до 25см – входит в стоимость данной технологии). Если возникает необходимость выполнить, более глубокую выборку грунта, то грунт (выкапывается за отдельную стоимость – стоимость дополнительной выкопки грунта, указана в расценках на сопутствующие работы);

• Застилание выкопанного корыта, геотекстилем, с выдерживанием на хлестов 25-30см;

• Засыпка несущей подушки со щебня (фр. 5-20мм), высотой приблизительно 15см ± 3см;

• Выполняется последующее уплотнение подушки со щебня, с помощью вибротарамбовочной машины. Щебень трамбуется в 2-3 прохода или более – при необходимости (трамбуется до тех пор, пока не перестает уплотнятся);

• Проводится установка системы маяков и стягивание гранитного отсева по маякам. После стягивания отсева, он проливается водой и уплотняется с помощью вибротрамбовачной машины (в несколько проходов). Далее отсев снова засыпается и стягивается по маякам. При необходимости, данный процесс со стяжкой проливкой и трамбовкой, может повторятся до тех пор, пока отсев достаточно уплотнится и выровняется по мощение ФЭМ. Между отсевом и щебенем рекомендуется застелать геотекстиль плотностью 150-200гр/м.кв.

• Проводится процесс укладки вибропресованной брусчатки или плитки (не в коем случае нельзя укладывать плитку со швами). Плитка должна ложится без швов. Укладка вибролитой плитки на отсев не рекомендуется (по сколько ее невозможно качественно укладывать - без швов);

• После того как, будет замощен весь подготовленный слой с отсевом, брусчатка уплотняется (втрамбовывается) в слой отсева, при помощи вибротрамбовочной машины с резиновой (кордовой) накладкой. После трамбования, проводится контроль качества поверхности на ровность и исправляются все недочеты;

• После того как вся брусчатка будет уложена и утрамбована, а также выполнена вся резка плитки и бордюров, проводится засыпка замощенной поверхности – речным песком (песчаная засыпка выполняется по всей поверхности тротуарного покрытия, слоем от 0,5 до 3см и песок остается на покрытии). После окончания всех работ на объекте Заказчика и расчета за выполненные работы - монтажники не сметают песок с тротуарного покрытия, а оставляет этот песок, для того чтобы песок во время естественной эксплуатации тротуарного покрытия: высох, растерся и заполнил швы, а также очистил тротуарное покрытие от загрязнений и возможных солевых выступов. Через месяц после интенсивной эксплуатации тротуарного покрытия, Заказчику нужно будет вымести с тротуарного покрытия лишний песок (вымести своими силами или с привлечением дополнительной рабочей силы).

Приметка: 1). Между отсевом и щебнем рекомендуется укладывать слой геотестиля, плотностью 150-200гр/м.кв. Данный слой предотвратит проседание отсева в щебень и увеличит срок службы такого тротуарного покрытия. Укладка дополнительного слоя геотекстиля не дорогая, но принесет вам хороший результат.

Расценки на сопутствующие работы, которые могут выполнятся при укладке тротуарной плитки

№	Название услуги	Цена за ед.	Описание услуги
1	Резка тротуарного бордюра или бетонного желоба, толщиной от 3 до 8см	12грн, 1 разрез	В эту услугу входит: 1). Разметка бордюра или желоба под необходимый размер и градус; 2). Отрезание изделия под необходимый размер.
2	Резка дорожного бордюра или бетонного желоба, толщиной от 10 до 15см	15грн, 1 разрез	В эту услугу входит: 1). Разметка бордюра или желоба под необходимый размер и градус; 2). Отрезание изделия под необходимый размер.
3	Резка тротуарной плитки, толщиной от 2 до 6см (включительно)	60грн, м.пог	В эту услугу входит: 1). Разметка тротуарной плитки или брусчатки под необходимый размер;  2). Отрезание плитки по расчерченным линиям. Приметка: Погонный метраж отрезанной плитки/брусчатки считается по длине разреза
4	Резка тротуарной плитки, толщиной от 6 до 10см (включительно)	80грн, м.пог	В эту услугу входит: 1). Разметка тротуарной плитки или брусчатки по необходимым размерам; 2). Отрезание плитки по расчерченным линиям. Приметка: Погонный метраж отрезанной плитки/брусчатки считается по длине разреза
5	Установка дорожного бордюра, толщиной от 10 до 15см	140грн, м.пог	В эту услугу входит: 1). Разметка места установки бордюра – шнурами/лесками; 2). Выкапывание траншеи под монтаж бордюра; 3). Засыпка гарцовки, песка или бетонного раствора, в выкопанное корыто под необходимый размер; 4). Установка дорожного бордюра; 5). Укрепление установленного бордюра, гарцовкой или бетонной смесью; 6). Проливание гарцовки – проточной водой.
6	Установка тротуарного бордюра, толщиной от 30 до 80мм, или бетонного желоба (без решетки)	80грн, м.пог (30-60мм) 90грн, м.пог (70-80мм)	В эту услугу входит: 1). Разметка места установки бордюра – шнурами/лесками; 2). Выкапывание траншеи под монтаж бордюра; 3). Засыпка гарцовки, песка или бетонного раствора, в выкопанное корыто под необходимый размер; 4). Установка тротуарного бордюра; 5). Укрепление установленного бордюра, гарцовкой или бетонной смесью; 6). Если бордюр установленный на гарцовку (песчано-цементную или отсево-цементную смесь), то смесь в тот же день проливается проточной водой.
7	Демонтаж покрытий толщиной от 3 до 15см. В платный демонтаж входят такие покрытия: * бетонное или асфальтированные площадки; * Площадки, заложенные строительными материалами или строй. мусором; * Площадки состоящие из твердого грунта (который необходимо разрабатывать отбойным молотком)	70грн, м.кв	В эту услугу входит: 1). Снятие необходимого вида поверхности; 2). Перемещение дробленной поверхности на расстояние до 20м от места проведения демонтажных работ.
8	Демонтаж тротуарной плитки или брусчатки, которая была ранее уложена на: гарцовку, щебень, песок, землю, отсев.	От 40грн до 60грн, м.кв	В эту услугу входит: 1). Снятие необходимого тротуарного покрытия; 2). Перемещение демонтированной плитки или брусчатки, на расстояние до 20м, от места проведения демонтажных работ; 3). Складирование плитки или брусчатки в стопки (по желанию Заказчика). Приметка: 1). 40грн если комплект плитки на 1м.кв составляет от 1 до 20шт; 2). 50грн если комплект плитки на 1м.кв составляет от 20 до 50шт; 3). 55грн если комплект плитки на 1м.кв составляет от 50 до 70шт; 4). 60грн если комплект плитки на 1м.кв составляет от 70 до 100шт;
9	Монтаж тротуарной плитки или брусчатки, на клей или бетонный раствор.	250грн, м.кв	В эту услугу входит: 1). Изготовление клеевой или бетонной смеси с материала Заказчика; 2). Выравнивание поверхности под монтаж, изготовленной смесью; 3). Монтаж тротуарной плитки или брусчатки на клеевой или бетонный раствор.
10	Изготовление бетонной стяжки с подготовкой поверхности (если эта поверхность: земля, глина, песок, отсев). Ценовой диапазон указан за толщину заливки: до 10см и больше, при выкапывании корыта под заливку до 20см. Предназначение стяжек: Подъездные и проездные площадки под автомобили; Отмостки зданий; Поверхности широкого назначения…	От 140грн До 197грн, М.кв	В эту услугу входит: 1). Подготовка площадки, поз заливку бетоном, то-есть выполняется разметка участка шнурами или лесками и выкапывается плодородный или иной грунт на глубину до 20см; 2). Выполняется засыпка и уплотнение несущих слоев по необходимости (песок, щебень, отсев, геотекстиль, полиэтилен, георешетка, геосетка) для обустройства несущих слоев применяются разные материалы в зависимости от предназначения площадок; 3). Вкладывание арматурной сетки или при необходимости вязание армирующей решетки; 4) Выполняется заливка бетонной смеси (привезенной миксером или же самосвалом); 5). Проводится выравнивание бетонной смеси по маякам. Приметка: 1) Если бетонную смесь, изготавливают мастера бетонщики, то стоимость работ за 1м.кв увеличивается на 30грн (то-есть при слое 10см, составляет 170грн/м.кв); 2). Если есть необходимость выкапывания грунта на глубину от 20 до 30см, тогда сумма за 1м.кв увеличивается на 20грн; 3). Если толщина бетонной стяжки более чем 10см, то каждый сантиметр дополнительного бетона, на 1м.кв, будет считатся по 5грн (то-есть, стяжка толщиной 15см с стандартной глубиной выкопки из с стандартным обустройством несущих слоев с привозным бетоном, будет стоить 165грн за 1м.кв.
11	Ручное выкапывание земли, глины, плодородного грунта, на объекте заказчика. (грунта который, не относится к выкопке стандартного слоя, для обустройства технологического пирога подготовки, под укладку тротуарной плитки или брусчатки)	250грн, куб	В эту услугу входит: 1). Выкапывание корыта, ямы, или траншеи по необходимым размерам или размерам, которые были заданы Заказчиком. Приметка: 1). Выкопанный грунт, транспортируется Исполнителем работ, не далее чем на 20м от места проведения земляных работ; 2). Кубатуру выкопанного грунта, считают исполнители земляных работ, по объемным размерам выкопанного грунта.
12	Забрасывание земли в ранее выкопанную яму	170грн, куб	В эту услугу входит: 1). Забрасывание земли в ранее выкопанную яму, место нахождение которой указал Заказчик. Приметка: 1). Если грунт находиться не далее, чем за 20м, от места куда его нужно сбрасывать.
13	Подготовка демонтированной плитки/брусчатки, желоба или бордюра, для дальнейшего их монтажа.	От 4грн до 7грн, шт.	В эту услугу входит: 1). Очистка бетонного изделия от налипшей на него гарцовки, земли, глины и т.д. (то есть очищение изделий, от загрязнений, которые можно удалить механическим путем, без применения химических средств). Приметка: 1). 4грн, если это плитка или брусчатка; 2). 7грн, если это бордюр или отлив/желоб.
14	Укладка геотекстиля или геосетки, в подготовку под тротуарную плитку или брусчатку. (Считается отдельно, если это не входит в выбранную Заказчиком технологию укладки)	10грн, м.кв	В эту услугу входит: 1). Расстилание геотекстиля или геосетки по заранее выровненной поверхности с выдерживанием на хлёстов по 20-30см (на хлёсты – между отдельными частями полотна геотекстиля или геосетки).
15	Поднятие и установка канализационных люков в уровень с тротуарной плиткой или брусчаткой или выше этого уровня	От 360грн До 460грн, шт.	В эту услугу входит: 1). Укладка кирпичей, на не доложенные стенки шахты (от 1 ряда до 5 рядов); 2). Монтаж канализационного люка на песко-цементный раствор в уровень с тротуарным покрытием или выше него (по желанию Заказчика) Или же в эту услугу входит: 1). Демонтаж кирпичных стенок шахты на необходимую глубину (демонтаж до 25см в глубину входит в стоимость, если же необходимо сделать демонтаж на большую глубину, тогда каждые 10см углубления будут считаться по 40грн); 2). Установка канализационного люка на цементно-песчаный раствор в уровень или выше чем лежит тротуарная плитка или брусчатка (по желанию Заказчика) Приметка: При поднятии стенок шахты: 1). 360грн/шт., если поднимать стенки шахты необходимо на высоту до 25см; 2). 460грн/шт., если поднимать стенки шахты необходимо на высоту от 25 до 50см; При занижении стенок шахты: 1). 360грн/шт., если опускать стенки шахты необходимо на глубину до 25см; 2). 360грн/шт. и больше, если демонтаж нужно сделать на большую глубину, тогда каждые дополнительные 10см заглубления считаются по 40грн.
16	Монтаж канализационной полипропиленовой трубы, на необходимую глубину (для качественного отвода воды)	120грн, м.пог	В эту услугу входит: 1). Разметка площадки под будущее месторасположение и расчёт наклонов; 2). Выкапывание траншеи необходимой глубины; 3). Засыпка подстилающего слоя с речного песка; 4). Проливка и уплотнения подстилающего песчаного слоя; 5). Монтаж канализационных труб на выровненную и уплотненную подушку с песка; 6). Послойная засыпка траншеи – речным песком, слоями по 20-30см с последующей проливкой засыпки, проточной водой и уплотнением с помощью вибротрамбовочной машины (если конечно же позволяет ширина траншеи) Слоя засыпаются, проливаются и трамбуются до необходимого уровня. Приметка: 1). Транспортировка выкопанного грунта, производится не далее чем на 20м от места выкопки; 2). Если в траншею не влезет виброплита, то нужно трамбовать песок ручной трамбовкой или собственным весом.
17	Монтаж приемника сточных вод, на бетонный раствор, в уровень с будущим тротуарным покрытием или уже существующим.	250грн, шт.	В эту услугу входит: 1). Разметка площадки под будущее месторасположение приемника сточных вод; 2). Выкапывание корыта под ливнеприемник; 3). Установка приемника ливневых вод на бетонный раствор или на гарцовку с дальнейшим проливанием водой. Приметка: 1). Приемник сточных вод, может быть на прямую подключен к сточной трубе (как на рисунке с лева).
18	Монтаж отлива с решеткой	120грн, м.пог	В эту услугу входит: 1). Разметка места установки отлива, шнурами или лесками (при необходимости, потому как можно устанавливать отливы и под уровень); 2). Выкапывание траншеи под монтаж отлива; 3). Засыпание гарцовки, песка или бетонного раствора в выкопанное корыто с выдерживанием необходимой высоты засыпки; 4). Установка отлива на подготовленную подушку и под необходимым уклоном; 5). Укрепление боковых частей отлива, гарцовкой или бетонным раствором; 6). Проливание гарцовки водой.
19	Механическое усиление несущих способностей – грунта основания	30грн, м.кв	В эту услугу входит: 1). По всей необходимой поверхности, просыпается гранитный щебень фр. 5-20мм, слоем в 1-2 камня; 2). Уплотнение щебня в грунт основания, при помощи вибротрамбовочной машины; 3). Если все камни, полностью зашли в грунт основания, тогда необходимо будет повторить процесс механического усиления грунта и повторять его до тех пор пока, после прохождения вибротрамбовочной машиной, камни будут торчать с грунта основания (это будет свидетельствовать о том что грунт, приобрел более высокую несущую способность, что в дальнейшем защитит грунт основания от нежелательного проседания, от тяжёлых механических нагрузок с наружи тротуарного покрытия и от влияния сезонного поднятия грунтовых вод.
20	Наращивание грунта основания к необходимому уровню Эта услуга необходима к выполнению, тогда когда нужно увеличить высоту грунта основания. Для того чтобы в дальнейшем на выровненной и повышенной площадке, сделать необходимую технологическую подготовку, под мощение ФЭМ (то-есть для того, чтобы технологические слоя по укладку ФЭМ не были, больше необходимых).	350грн, куб Вес 1куба Речного песка = 1,6т	В эту услугу входит: 1). Послойная засыпка речного песка с последующим его проливанием проточной водой и уплотнением с помощью вибротрамбовочной машины (песок засыпается слоями по 10-15см и каждый такой слой, отдельно проливается проточной водой) и в 2-3 прохода трамбуется вибротрамбовкой (то-есть до максимального уплотнения); 2). Слоя набираются до необходимого уровня (эти слоя служат для поднятия площадки грунта основания и отсечения капиллярного подсоса влаги с нижележащего грунта) тем самым данная песчаная подушка защищает тротуарное покрытие, от негативных сил морозного пучения. Приметка: 1). Топливо для вибротрамбовочной машины, оплачивает Исполнитель; 2). Эта услуга, оплачивается отдельно от стоимости, выбранной заказчиком технологии конструкционного пирожка, по скольку эта услуга не входит в технологический процесс создания выбранного пирожка, а служит, для того чтобы подготовить грунт основания под обустройство, выбранного заказчиком технологического пирога (технологии можения); 3). Наращивание грунта песком, нельзя делать, если грунт основания это глина (наращивать можно только бетоном или суглинком с небольшими примесями глины).
21	Ручная выгрузка ФЭМ с специализированного грузового транспорта (только если количество ФЭМ в комплекте на 1м.кв больше чем 11шт Выгрузка ФЭМ, комплектность которых состоит более чем с 12 элементов на 1м.кв, желательно выполнять с помощью манипулятора (выгрузка манипулятором не оплачивается Исполнителю или его представителям)	От 10грн,м.кв До 30грн,м.кв	В эту услугу входит: 1). Выгрузка на объекте Заказчика ФЭМ (таких как тротуарная плитка, брусчатка, отливы, тротуарные бордюры, дорожные бордюры). При выгрузке, ФЭМ загружаются на необходимые поверхности, которые находятся не далее чем за 20м от специализированного транспорта (с которого проводится выгрузка ФЭМ); 2). ФЭМ складывается в стопки, высотой до 1,5м Стоимость ручной выгрузки ФЭМ, по отношению к количеству единиц ФЭМ на 1м.кв: 1). От 12-30шт/на 1м.кв = 10грн/м.кв; 2). От 30-50шт/на 1м.кв = 15грн/м.кв; 3). От 50-70шт/на 1м.кв = 25грн/м.кв; 4). От 70-100шт/на 1м.кв = 30грн/м.кв; Приметка: 1). Ручная выгрузка тротуарных бордюров, дорожных бордюров (толщиной до 10см), брусчатки или тротуарной плитки, комплектность которой состоит меньше чем с 12шт на 1м.кв, Бесплатная для Заказчика; 2). Выгрузка ФЭМ с помощью манипулятора, выполняется исполнителем или его представителями и является Бесплатной для Заказчика; 3). Стоимость выгрузок предметов, которые не указаны в прайс листе, оговаривается в устном порядке с Исполнителем (тоесть по договоренности).
22	Транспортирование грузов, грузовыми тележками в ручную, на расстояние от 20 до 50метров.	20грн, 100кг	В эту услугу входит: 1). Загрузка любого груза в грузовую тележку; 2). Ручная перевозка тележки к месту выгрузки; 3). Выгрузка груза на необходимую площадку (площадка для выгрузки – указывается Заказчиком).
23	Подготовка гранитной брусчатки, перед ее мощением Выполняется в случае, когда брусчатка колотая и с острыми краями	30грн, м.кв	В эту услугу входит: 1). Сортировка гранитной брусчатки, для выявления острых краев на ней; 2). Скалывание острых краев на брусчатке с помощью металлических молотков (это делается для того, чтобы во время эксплуатации тротуарного покрытия, покрытие не имело острых краев, которые могут привести к ранению людей или животных, которые эксплуатируют его, а также чтобы острые края не наносили механических повреждений, тем материалам и предметам, которые будут контактировать с тротуарным покрытием. Приметка: 1). Квадратура гранитной брусчатки, считается по площади лицевой стороны брусчатки; 2). К оплате считается, вся перебранная брусчатка, а не только та что была обработана механическим путем. К примеру: 1). Брусчатка размерами 10х10см (это означает что в 1м.кв – 100шт; 2). Если размер 10х20см то 50шт.
24	Резка песчаника, для выравнивания и регулирования швов, между отдельными его элементами. Эта услуга выполняется как дополнительная, при мощении песчаника (и делать или не делать такую подрезку, для подгонки швов – решает Заказчик)	50грн, м.кв	В эту услугу входит: 1). Резка песчаника, по подходящим размерам (для качественного регулирования швов, между отдельными элементами песчаника или элементами песчаника и бордюра). Приметка: 1). Услуга выполняется, только в том случае, если Заказчик желает, чтобы швы между песчаником были ровные по своей ширине (приблизительно ровные: то-есть с отклонениями до 5-7мм); 2). Если Заказчик заказал данную услугу, то она считается за каждый замощенный м.кв (потому как, практически весь песчаник, нужно будет подгонять/подрезать под необходимые размеры).
25	Покрытие лаком: тротуарной плитки, брусчатки или песчаника	60грн, м.кв	В эту услугу входит: 1). Очистка поверхности, тротуарного или цокольного покрытия от пыли и грязи; 2). Проводится нанесение лака на необходимую поверхность (лакирование проводится пульверизатором, строительным малярным валиком или кисточкой).
